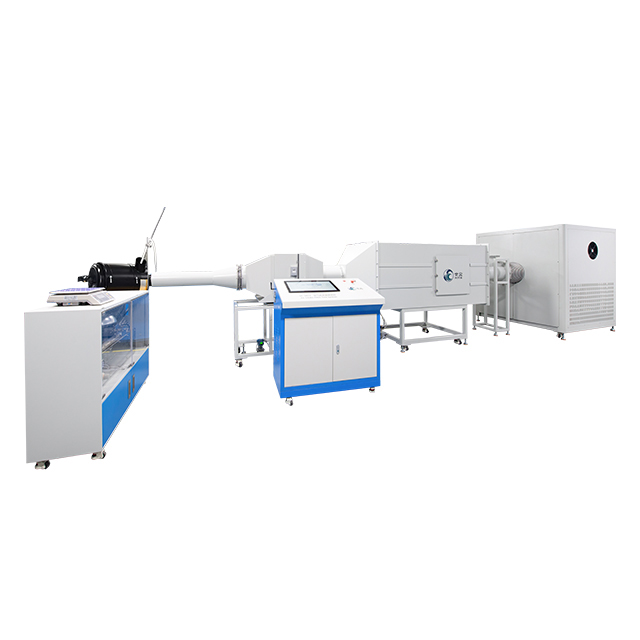

进气过滤器测试系统 SC-5011

测试概述

用于评估进气过滤器的性能。以下是关键测试参数：

1. 阻力和压差测试

· 测试目的：测量不同气流速率下的阻力变化，绘制阻力-气流曲线。

· 测试方法：

o 在额定流量的50%到150%之间选择五个流量点。

o 记录不同流量下的压降（ΔP）。

· 应用：评估气流能力，确保过滤器不会过度限制发动机进气。

2. 初始效率

· 测试目的：确定过滤器在运行开始时捕获颗粒的效率。

· 测试方法：

o 使用A4 Fine（细尘）或A2 Coarse（粗尘）进行测试。

o 加入20g粉尘或相当于流量六倍的质量（m³/min）（取较大值）。

o 称量测试过滤器和绝对过滤器的增量，计算初始效率（%）。

· 应用：评估新过滤器的初始过滤能力。

3. 全寿命效率

· 测试目的：测量过滤器达到最终阻力时的整体过滤效率。

· 测试方法：

o 持续引入粉尘，直到过滤器达到最终压降（如250 mmH₂O或2.5 kPa）。

o 测量整个测试期间的累积过滤效率。

· 应用：了解过滤器在其使用寿命内的性能表现。

4. 增量效率

· 测试目的：评估在达到最终阻力之前不同加载阶段的过滤效率。

· 测试方法：

o 在最终压降与初始压降差值的10%、25%和50%处测量效率。

o 称量测试过滤器和绝对过滤器，计算每个阶段的效率。

· 应用：评估过滤效率随时间的变化情况。

5. 粉尘保持容量测试

· 测试目的：测量过滤器达到最终阻力时所 retained 的总粉尘质量。

· 测试方法：

o 记录测试前后过滤器的总重量差，确定其粉尘保持容量。

o 当达到额定最终阻力（如2.5 kPa）时测试停止。

· 应用：确定过滤器的使用寿命和更换间隔。

产品特点

1. 多功能测试能力

· 设备不仅支持粉尘保持容量测试，还支持初始阻力测试、阻力-气流曲线分析等，满足多种测试需求。

· 全自动测试流程，减少人工干预，提高效率和精度。

2. 智能化测试流程

· 引导式测试系统，自动提示每个步骤，降低操作难度。

· 自动电子秤数据读取，精确计算，无需手动记录或计算。

· 自动气流和压力检测，条件满足时自动启动测试，确保数据可靠。

3. 高精度喷嘴流量计

· 自动喷嘴切换，确保不同测试需求的流量测量准确。

· 一键操作，轻松选择标准和测试参数。

4. 高适应性与安装便捷

· 紧凑设计，占地面积小，适合实验室和工业应用。

· 安装简便，设计灵活，可定制测试方案。

· 兼容各种形状和尺寸的过滤器，测试简单直接。

5. 高性能过滤系统

· 采用F8 V型加强绝对过滤器，确保在特定压力下稳定运行，提供更准确的测试结果。

软件与测试结果

1. 实时监控与数据可视化

· 实时监测阻力和气流变化，提供直观的数据反馈。

· 可视化数据呈现，清晰显示测试曲线，便于分析。

· 多重警报和警告功能，减少人为错误，简化操作。

2. 结果输出与数据管理

· 自动生成完整的Excel格式测试报告和打印标签，用户可按需编辑调整，数据分析和结论清晰明了。

· 支持定制特殊格式和多语言模板，满足不同客户需求。

· 历史数据定期自动备份，防止数据丢失。

3. 远程监控与维护

· 集成摄像头和远程控制系统，支持远程操作：

o 远程故障诊断

o 远程调试

技术数据
